Sur un chantier ou dans un atelier de production, les moteurs et les arbres de transmission ne s’alignent pas toujours dans le bon sens. Parfois, le mouvement doit changer de direction pour atteindre l’organe à entraîner. C’est précisément là qu’intervient le renvoi d’angle.
Ce composant de transmission mécanique est discret, souvent logé dans un carter compact, mais il joue un rôle clé dans le bon fonctionnement de nombreuses machines. Comprendre ce qu’il fait, comment il fonctionne et dans quels contextes l’utiliser permet de faire les bons choix lors de la conception ou de la maintenance d’un équipement.
Ce qu’est un renvoi d’angle : définition et principe de base
Un renvoi d’angle est un réducteur mécanique conçu pour modifier la direction d’un mouvement rotatif, le plus souvent à 90 degrés. Il reçoit une rotation sur un arbre d’entrée et la restitue sur un arbre de sortie orienté perpendiculairement, sans perte significative d’énergie dans la transmission.
En clair : il transforme une rotation longitudinale en rotation transversale. L’arbre tourne dans un sens, le renvoi d’angle redirige ce mouvement dans une autre direction. Simple dans le principe, mais essentiel dans la pratique.
Bon à savoir : certains modèles de renvois d’angle permettent également de modifier la vitesse de rotation ou le couple transmis, grâce à des rapports de réduction intégrés. Ils font alors office de mini-réducteur en plus de leur fonction de changement de direction.
On entend aussi parler de « boîte de renvoi » ou de « réducteur d’angle » pour désigner le même dispositif. Les appellations varient selon les fabricants et les secteurs, mais le principe reste identique.
Comment fonctionne un renvoi d’angle ?

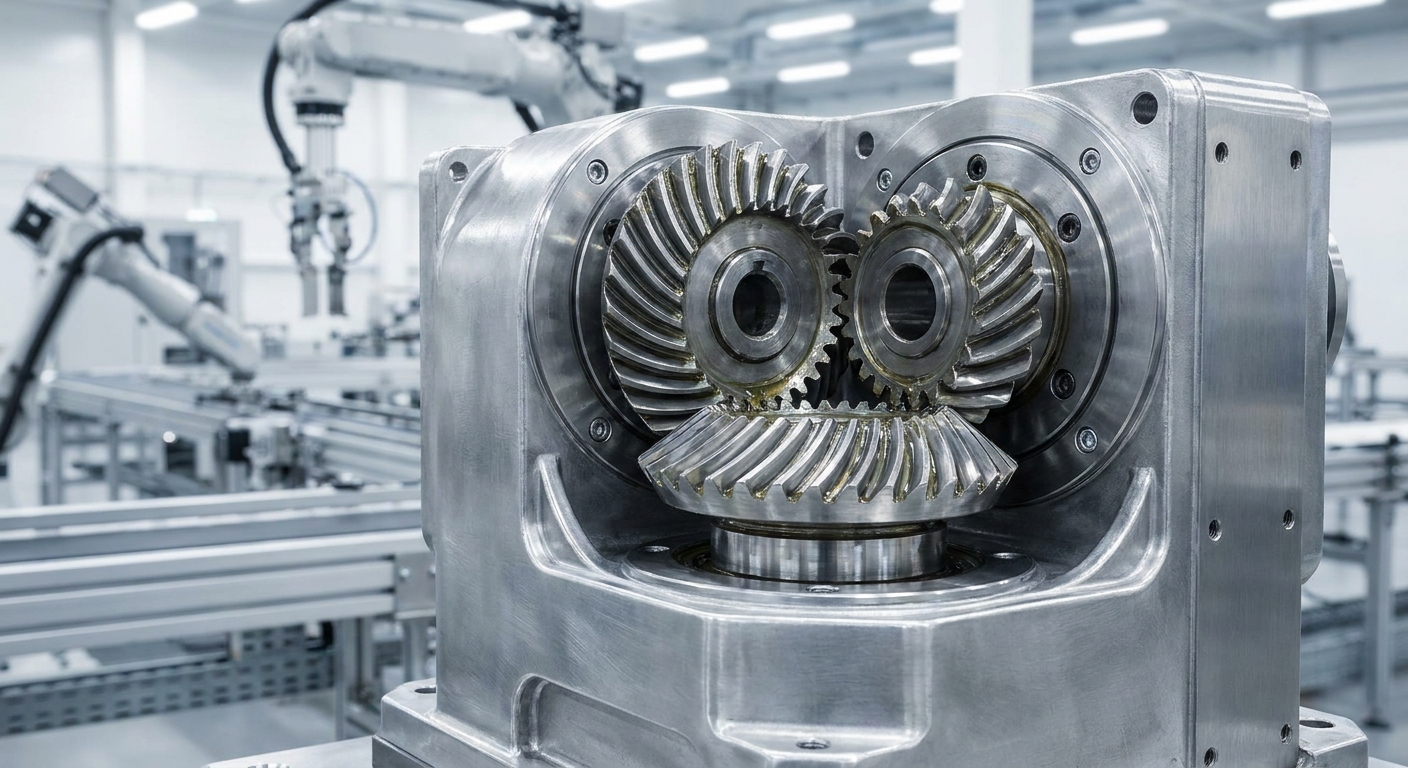

Le fonctionnement repose sur un système d’engrenages placé à l’intérieur d’un carter protégé. Ces engrenages sont taillés pour s’engrener à angle, ce qui permet de transférer le couple moteur d’un axe à l’autre avec un minimum de pertes.
Les trois grandes familles d’engrenages
Selon les applications visées, on retrouve trois technologies principales :
- Engrenages coniques : la solution la plus répandue pour les transmissions à 90 degrés. Compacts, avec une capacité de charge élevée et un bon rendement.
- Engrenages hypoïdes : similaires aux coniques, mais avec des axes légèrement décalés. Ils offrent un fonctionnement plus silencieux et une meilleure douceur d’engrènement.
- Vis sans fin : idéaux pour les forts rapports de réduction. Ils permettent également un autoblocage naturel, utile dans certaines configurations de sécurité.
Le carter, souvent en aluminium ou en fonte, protège l’ensemble de la poussière, des projections et des chocs. Les arbres d’entrée et de sortie sont montés sur roulements à billes pour garantir une rotation fluide et limiter l’usure.
Les critères de sélection
Choisir le bon renvoi d’angle ne s’improvise pas. Plusieurs paramètres entrent en jeu : la puissance à transmettre, le nombre de tours par minute, le couple en sortie attendu, les températures de fonctionnement et les charges radiales ou axiales appliquées sur les arbres. La lubrification est aussi un facteur important – un renvoi d’angle correctement graissé durera bien plus longtemps.
Point d’attention : un renvoi d’angle sous-dimensionné par rapport aux charges réelles s’use prématurément et peut générer des pannes coûteuses. Mieux vaut se baser sur des calculs précis plutôt que sur une estimation approximative.
Applications dans le BTP et sur les chantiers
Sur un chantier de construction, les renvois d’angle se retrouvent dans des contextes très variés. L’espace est souvent contraint, les machines doivent s’adapter à des configurations géométriques complexes, et les transmissions directes en ligne droite ne sont pas toujours possibles.
Voici les applications les plus courantes dans le BTP :
- Engins de terrassement : les systèmes d’orientation de flèche ou de rotation de cabine intègrent des renvois d’angle pour adapter la direction du couple moteur.
- Systèmes d’élévation et de levage : treuils, grues et plateformes élévatrices utilisent ces composants pour transmettre le mouvement vers les câbles ou les vis d’entraînement.
- Coffrages et vibreurs : certains équipements de compactage béton intègrent des renvois d’angle pour orienter la tête vibrante selon la géométrie du coffrage.
- Outils à moteur thermique ou électrique : perceuses angulaires, meuleuses, fraiseuses portatives – tous reposent sur ce principe pour orienter l’outil perpendiculairement au moteur.
D’ailleurs, la contrainte d’encombrement est souvent le premier argument qui oriente vers ce type de composant. Quand on ne peut pas aligner moteur et organe entraîné, le renvoi d’angle est la réponse logique.
Applications dans les machines industrielles
En dehors des chantiers, les renvois d’angle sont omniprésents dans l’industrie. Les lignes de production automatisées, les convoyeurs, les machines-outils et les systèmes de manutention en font usage quotidiennement.
Quelques secteurs utilisateurs
Les machines-outils les utilisent pour modifier l’orientation du mouvement, ce qui augmente la flexibilité de production. Dans les convoyeurs industriels, le renvoi d’angle permet d’entraîner des rouleaux ou des axes positionnés perpendiculairement au moteur principal, sans rallonge de chaîne ni courroie complexe.
On retrouve également ces composants dans :
- Les systèmes de rotation et de défilage en production continue
- Les équipements de filtration industrielle
- Les installations agroalimentaires avec des renvois d’angle inox
- Les télécabines et systèmes de transport à câble
Sur les chaînes de production automatisées, le renvoi d’angle industriel s’avère particulièrement utile pour entraîner des éléments rotatifs positionnés perpendiculairement à la ligne de moteur principale, avec un entraînement discret et précis.
Ce qui fait la valeur de ce composant dans ces contextes : sa compacité. Malgré sa petite taille par rapport aux machines qui l’accueillent, il assure un transfert de puissance fiable dans des espaces où aucune autre solution de transmission ne trouverait sa place.
Entretien et durée de vie
Un renvoi d’angle bien dimensionné et correctement entretenu peut durer plusieurs années, même en usage intensif. L’entretien se résume principalement à vérifier régulièrement le niveau de lubrifiant et à contrôler l’état des joints d’étanchéité.
Les signes qui doivent alerter : un bruit inhabituel lors du fonctionnement, une montée en température anormale du carter, ou des vibrations qui n’existaient pas avant. Ces symptômes indiquent souvent un défaut de lubrification ou un engrenage en fin de vie.
La bonne pratique : prévoir une inspection lors de chaque révision périodique de la machine. C’est un composant discret, mais le négliger peut immobiliser toute une ligne de production.
En résumé, le renvoi d’angle industriel est un composant de transmission mécanique fiable, compact et polyvalent. Son rôle – rediriger un mouvement rotatif dans un espace contraint – le rend indispensable dans de nombreux équipements de chantier et de production industrielle.
